Ламповый триод и транзистор

Ламповые триоды совершили революционный прорыв в радио технике. Но техника отживает свой век скорее, чем люди. Уже сейчас электронную лампу можно наречь старушка, и если вы сходите в лавку, продающие телевизоры, то точно услышите, как нетерпеливые покупательский народ спрашивает о телевизорах на полупроводниках.

Но старость заслуживает почтения, и, кроме того, принципы двух фундаментальных использования ламп и транзисторов, а собственно увеличения и генерирования волн определенной частоты, легче разъяснить, на образце электронной лампы. Потому на ее действии мы будем останавливаться подробнее, чем на работе транзистора.

В колбу трехэлектродной лампы, кроме анода и подогреваемой током катодной нити, впаян еще третий электрод, какой именуется сеткой. Электроны легко проходят через сетку. Ее отверстие во столько же раз больше размеров электронов, во сколько земной шар больше пылинки.

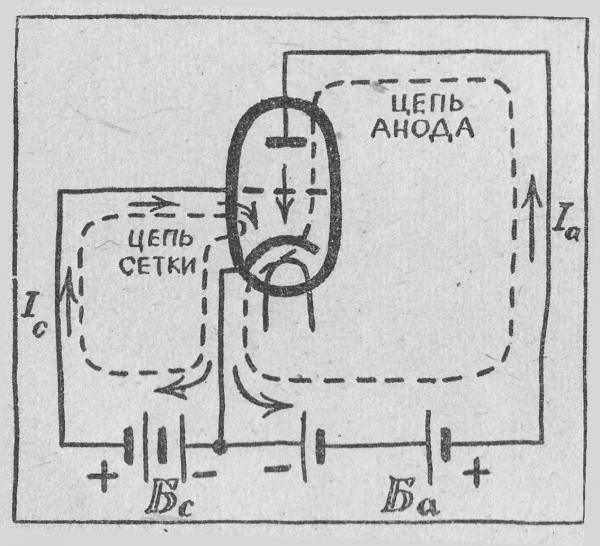

На рис. 1.5 показано, как сетка разрешает распоряжаться анодным током. Самоочевидно, что отрицательное напряжение на сетке будет уменьшать анодный ток, положительное — увеличивать.
1.5

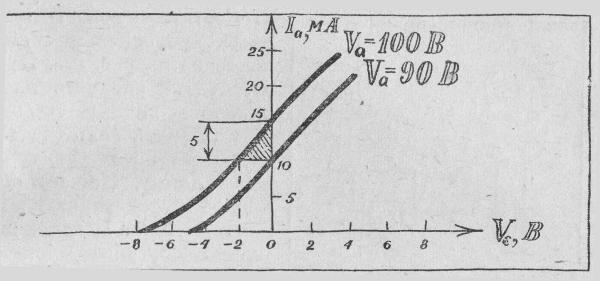

Проделаем элементарный эксперимент. Наложим менаду катодом и анодом напряжение в сто Вт. Потом начнем менять сеточное напряжение — скажем, как это изображено на рис. 1.6, примерно в пределах от минус 8 вольт до плюс 5. С помощью амперметра будем замерять ток, проходящий сквозь анодную цепь. Образуется кривая, какая показана на схеме. Она именуется характеристикой лампы. Воспроизведем опыт, беря сейчас анодное напряжение равное девяносто Вт. Приобретем сходную косую.

1.6













Сейчас устремите внимательность на подобающий примечательный результат. Как заметно из заштрихованного на рисунке треугольника, можно достичь увеличения анодного тока на пять миллиампер двумя методами: либо усилив анодное напряжение на десять Вт, либо повысив сеточное напряжение па два Вт. Введение сетки делает ламповый триод усилителем. Коэффициент увеличения в примере, какой мы проанализировали, равный пять (10, разделенное на 2). Другими словами, напряжение на сетке воздействует на анодный ток в 5 раз сильнее, чем анодное.

Сейчас проанализируем, как триод разрешает генерировать волны обусловленной длины.

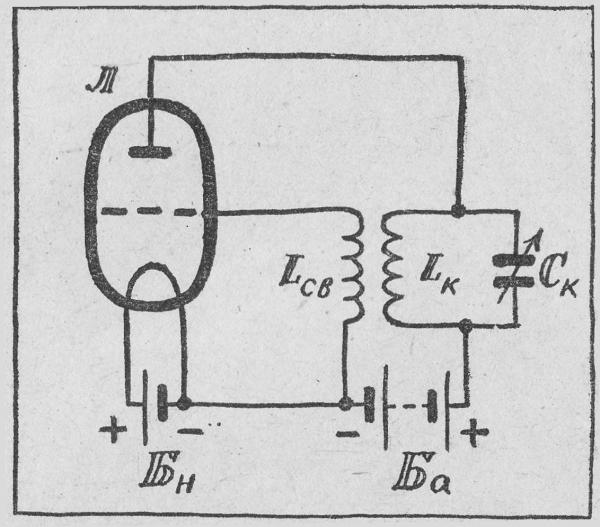

1.7


Соответственная предельно упрощенная схема изображена на рис. 1.7. При подключении анодного напряжения возникает зарядка конденсатора Cк колебательного контура сквозь лампу. Нижняя обшивка будет заряжаться положительна. Немедленно придет процесс разрядка конденсатора через катушку самоиндукции Lк . Появятся свободные колебание. Они потухли бы, если бы энергия не попадала весь период от лампы. А как достигнуть, чтоб и эта энергетическая поддержка проистекала в такт и колебательный контур «качался» бы наподобие качели? Для этого необходимы так именуемые обратные связи. В катушке Lсв ток колебательного контура наводит ЭДС индукции той же частоты, что и частота незанятых колебаний. Таким типом, сетка формирует в анодной цепи колотящийся ток, какой будет качать контур с его личной частотой.

Обрисованные два гениальные убеждения образовали радиотехнику и сопряженные с ней участки. Электронная лампа уходит со сцены и уступает личное место транзистору, но идеи увеличения и генерирования электромагнитных колебаний остаются теми же.

В транзисторе, как и в ламповом триоде, маленькой мощности во входной цепи можно управлять большой мощью в выходной цепи. Есть отличие в нраве управления. Анодный ток лампы, как мы лишь только что видали, зависит от сеточного напряжения, а величина тока коллектора зависит от размера тока эмиттера.

Но мы еще не проговорили, что выступает собой транзистор. Он имеет 3 электрода. Эмиттер соответствует катоду, коллектор — аноду и основа (или база) сетке. Вывод от эмиттера оказывается входом, а от коллектора — выходом.

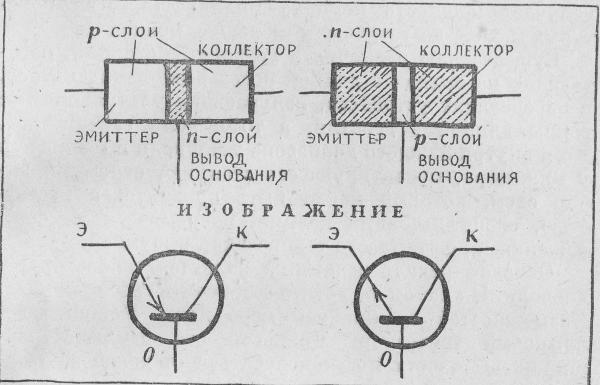

1.8

Транзистор, как это заметно из рис. 1.8. состоит из 2 переходов р — п - типа. Возможно, дабы р- слой был в середине, и можно и обладать транзисторы п — р — п - типа.

На эмиттер вечно передается напряжение положительного смещения, так что он может давать немалую долю основных носителей заряда. Когда эмиттерная цепь невысокого сопротивления изменяет ток в коллекторной цепи высокого сопротивления, то в этом случае обретаем усиление.

Схемы подключения транзисторов и их применение в качестве усилителей генераторов в общем, похожи принципам работы лампового триода.
