Смесительный узел

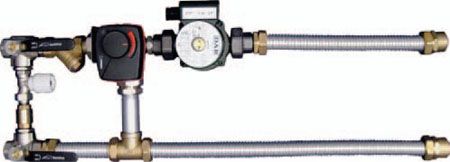

46 copyГлавной частью в современной системе вентиляции с водяным теплообменником является смесительный узел.

Выбор схемы узла будет зависеть от совместимости отопительной сети и контура нагревателя , для обеспечивания безопасности. При неизменном объёме , происходит нагревание воздушных масс рабочей среды.

Правильное регулирование контролирует устойчивость процесса, в следствии чего, используя постоянный поток воздуха, не происходит замораживание калорифера. В состав смесительного узла входит также и клапан, который расположен на входе горячей воды в калорифер. Клапан смешивает поступающий от внешнего нагревателя и отработанный теплоноситель. Открытие регулирующего клапана зависит от поступления количества обратной и прямой воды. При этом изменяется и температура, поступающая в теплоноситель . А при этом происходит и изменение мощности.

Для полного контроля над протеканием процесса в смесителе лучше применить трёхходовой смесительный клапан со штоковым приводом. При движении штока определяется количество протекающей воды и величина открытия клапана. Штоковые клапаны очень удобны и имеют длительный срок эксплуатации. Когда электропривод клапана получает сигнал от системы, он изменяет расположение штока. Увеличение надёжности системы происходит благодаря автокалибровке привода, электронной защите. Для совместной работы и различных потребителей требуется использование байпасной линий с обратным клапаном и балансировочным вентилем. Чтобы предотвратить засорение системы потребуется установить фильтры. Для того чтобы перекрывать систему для сервисного обслуживания нужно использовать шаровые краны .

В зависимости от характеристики управления, выбирают системный узел. Степень открытия клапана, влияет на температуру в помещении. Сопротивление части внутреннего контура или теплообменника, должно быть выше гидросопротивления открытого клапана при заданном расходе в теплоносителе.
